一、輕質混凝土墻板尺寸規格設計要求

輕質混凝土墻板的尺寸確定取決于多種因素，包括建筑立面設計、層高、結構開間和墻板的性能等。圍護墻板可靈活拆分，但必須要滿足以下要求。

1. 墻板必須可以與建筑的主體結構緊密連接，這樣可以保證連接節點的力學性能，避免發生工程事故;

2. 墻板在劃分時應盡可能地參照模數設計，減少尺寸規格的數量，這樣可以降低圍護墻板制造過程中模具的成本，提高圍護墻板的生產效率，并降低后期施工現場的管理成本;

3. 還要保證預制墻板的尺寸規格和重量可以滿足制造、運輸和連接等要求。

按照建筑立面劃分來分類，圍護墻板有整間板、橫向板和豎向板三種。整間板是覆蓋一跨或一層樓高的板，連接節點一般設置在梁或樓板上;橫向板是沿水平方向劃分的板，連接節點可設置在柱子或樓板上;豎向板是沿豎直方向劃分的板，連接節點可設置在柱旁、樓板或梁上。

如果輕質混凝土預制墻板直接作為建筑物的外表面，對于有外觀要求的裝配式建筑，在劃分墻板時要注意外觀的一致性和美觀性。如果在圍護墻板外額外設立裝飾層，則可根據墻板的制作和安裝成本等方面綜合考慮。

二、輕質混凝土墻板常用的3種保溫材料

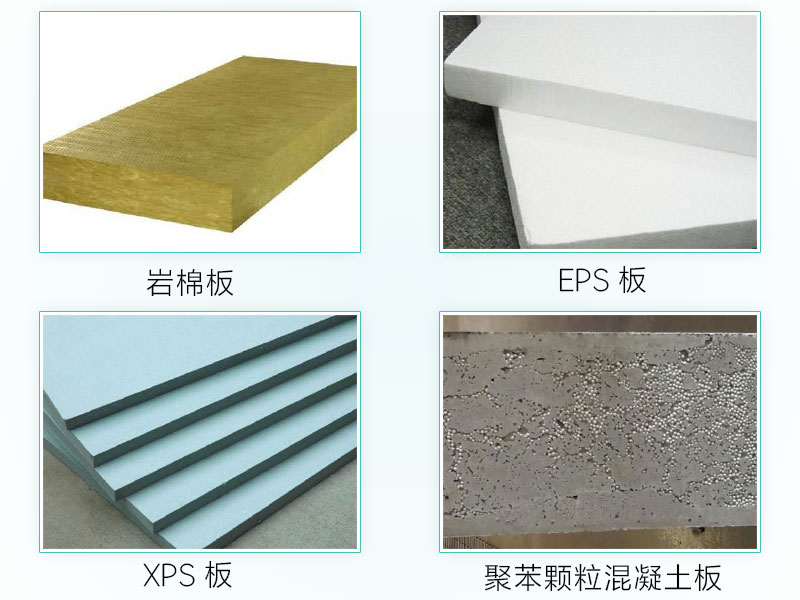

圍護墻板的保溫材料可選用巖棉、聚苯乙烯泡沫板和聚苯顆粒混凝土板等。

1. 巖棉

巖棉的容重一般為80-200kg/m³，導熱系數低于0.04W/(m·K)，防火等級為A級,是很好的保溫材料。巖棉吸水，目前國內市場中雖有憎水率達到98%的巖棉，但長期使用后仍不可避免地會對輕質混凝土圍護墻板的性能造成一定負面影響，比如會降低輕質混凝土的耐久性等，且巖棉煙塵嚴重，可能會導致相關人員患上塵肺等疾病，因此如果使用巖棉作為夾芯保溫材料，可使用彩鋼板等薄板來隔斷夾芯層和內外葉板之間的聯系，以保證三明治墻板的長期使用性能。

2. 聚苯乙烯泡沫板

聚苯乙烯泡沫板有膨脹性EPS板(苯板)和連續性擠出型XPS板(擠塑板)兩種。EPS板強度低，顆粒松散，拉結件和交叉鋼筋穿過時容易破損，且會形成熱橋，澆筑輕質混凝土時也容易壓縮變形，因此不能在實際工程中使用。在裝配式建筑中，應該使用XPS板，XPS板具有微細閉孔的結構特點，具有極低的吸水性、良好的抗壓性、抗老化性和優秀的保溫性能，導熱系數在0.035W/(m·K)左右，但XPS板為有機保溫材料，轟然性強，防火性能較差，因此在設計墻板時要注意XPS板不能暴露在空氣中。XPS板最常用的國家標準是GB/T10801.2-2002《絕熱用模塑聚苯乙烯泡沫塑料(XPS)》。

3. 聚苯顆粒

聚苯顆粒具有良好的保溫性能，聚苯顆粒混凝土主要由水泥、沙子、聚苯顆粒和一些添加劑混合而成，通過調節組成材料之間的比例可以得到不同容重(110-1500kg/m3)的聚苯顆粒混凝土，產品的力學性能和保溫性能也隨著容重的變化而變化。當聚苯顆粒混凝土的容重低至110kg/m3時，導熱系數可達到0.046W/(m·K)，此時材料的防火等級為B級，可作為夾芯保溫材料。當聚苯顆粒混凝土的容重為350kg/m3時，導熱系數為0.08W/(m·K)，此時防火等級為A2級，且具有良好的力學性能，可作為裝配式建筑外墻保溫材料。當聚苯顆粒混凝土的容重為1200kg/m3時，材料的保溫性能較差，但具有良好的力學性能。
